Вы можете забрать ушки У1 и У1К с нашего склада самовывозом с понедельника по пятницу с 9-00 до 17-00. По вашей заявке обеспечим доставку изделий по Волгограду (при покупке на сумму свыше 50 000 руб. – бесплатно) и в другой город России (через транспортную компанию).
Ушки типа У используются в составе натяжных и поддерживающих изолирующих подвесок воздушных линий электропередачи на основе неизолированных проводов типа АС, А, АСК, а также защищенных проводов СИП-3.

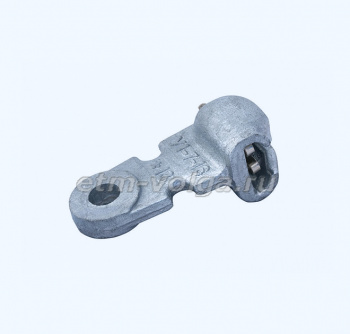

Ушки У1 и У1К предназначены для соединения серьги или стержня подвесных изоляторов с другими элементами линейной арматуры.
Гнездо сферического шарнирного соединения ушек выполняется по техническим требованиям ГОСТ 27396-93, соединительные размеры проушины – в соответствии с ГОСТ 11359-75.
Ушки оснащены W-образными замками для запирания стержня изолятора или пестика серьги в гнезде.
В наличии ушки следующих типов:
- У1 – ушки однолапчатые;
- У1К – ушки однолапчатые укороченные (Применяются для комплектации изолирующих подвесок и траверс креплений без защитной арматуры, что позволяет сократить длину и массу подвески. Изготавливаются по ТУ 3449-001-52819896-2010).
Ушки изготавливаются из качественной оцинкованной конструкционной стали; химико-термическое цинковое покрытие обеспечивает высокие антикоррозионные свойства изделия.
Ушки однолапчатые типа У1 и У1К технические характеристики
Конструктивные размеры для конкретной марки ушка обозначены на чертеже, численные значения приведены в таблице.
| Обозначение ушек | B1, мм | B2, мм | b, мм | D, мм | D1, мм | H, мм | H1, мм | Масса, кг |
Разрушающая нагрузка, кН, не менее |
|---|---|---|---|---|---|---|---|---|---|
| У1-4-11А | 38 | 40 | 14 | 15 | 12,5 | 68 | 90 | 0,5 |
40 |
| У1-4/7-11/16 | 38 | 40 | 16 | 17 | 12,5 | 69,5 | 92 | 0,49 |
40 |
| У1-7-16 | 52 | 58 | 16 | 17 | 19,2 | 95,5 | 123 | 0,67 |
70 |
| У1-12-16 | 56 | 62 | 22 | 23 | 19,2 | 102,5 | 140 | 1,05 |
120 |
| У1-16-20 | 66 | 75 | 25 | 26 | 23,0 | 113,5 | 152 | 1,60 |
160 |
| У1-21-20 |
72 |
78 | 28 | 29 | 23,0 | 130,5 | 174 | 2,24 |
210 |
| У1-30-24 | 94 | 94 | 36 | 38 | 27,5 | 150,0 | 205,5 | 4,94 |
300 |
| У1-40-28 | 112 |
112 |
40 | 42 | 32,0 | 170,0 | 234,5 | 7,54 |
400 |
| У1К-7-16 | 52 | 58 | 16 | 17 | 19,2 | 76,0 | 104,5 | 0,62 |
70 |
Узнавайте цены на ушки У1 и У1К у менеджера ЭТС, отправив запрос удобным для Вас способом. Специалист подготовит прайс-лист со стоимостью изделий на день запроса и предоставит его по электронной почте.
