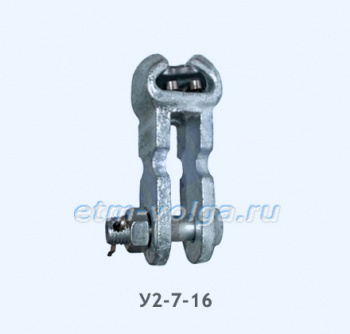

Ушки двухлапчатые У2


В наличии
Цена зависит от объема Вашего заказа, постоянным клиентам мы предлагаем скидки и отсрочку платежа. Кроме того, стоимость на продукцию зависит от завода изготовителя, Вы можете узнать цену на сегодняшнее число кликнув по кнопке заказать прайс. Наши цены вас приятно удивят.
Запросить прайс

Готовы доставить ушки У2 и У2К по Вашему адресу в Волгограде, при заказе на сумму свыше 50 000 руб. – доставим бесплатно. В другие города отправим изделия посредством транспортных компаний. Есть возможность самовывоза с нашего склада на Лавровой 11 Б.

Гнездо сферического шарнирного соединения У2 и У2К изготовлено по ГОСТ 27396-93. Соединительные размеры проушин соответствуют ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образными замками из коррозионностойкого материала твердостью не менее 150 HV (ГОСТ 12253-88).

Цифро-буквенное обозначение ушек этого типа: У2-ХХ-ЧЧ, где

  • У2 — ушко двухлапчатое,
  • X или ХХ — минимальная разрушающая нагрузка, указанная в единицах т.с.
  • ЧЧ — условный размер шарнирного сферического соединения.

Ушки двухлапчатые типа У2 и У2К технические характеристики

У2К – укороченные, служат для комплектования изолирующих подвесок и тросовых креплений без защитной арматуры. Применение укороченных ушек У2К сокращает длину и массу подвески. Изготавливаются по техническим требованиям ТУ 3449-001-52819896-2010.

В таблице указаны численные значения конструктивных размеров, обозначенных на чертеже, для каждой марки ушка.

Ушки двухлапчатые типа У2 и У2К

Обозначение ушек B1, мм B2, мм B, мм D1, мм d, мм H, мм H1, мм Масса, кг Разрушающая нагрузка,
кН, не менее
У2-7-16 61 58 17 19.2 16 95,5 123 0,98 70
У2-12-16 83 62 23 19.2 22 102,5 140 1,54 120
У2-16-20 88 75 26 23.0 25 113,5 152 2.17 160
У2-21-20 98 78 29 23.0 28 130,5 174 3.58 210
У2-30-24 125 94 38 27.5 36 150,0 205,5 6.45 300
У2К-7-16 61 58 17 19.2 16 77,0 104,5 0.75 70
Чертежи ушек У2, У2К
Чертежи ушек типа У2, У2К

Узнавайте цены на ушки У2 и У2К у нашего менеджера, отправив запрос по удобному для Вас каналу связи. Специалист сформирует актуальный на дату запроса прайс-лист и предоставит его по электронной почте, ответит на вопросы, связанные с характеристиками и приобретением изделий.
