Не все кабельные линии эксплуатируются в условиях, где отсутствует риск механического воздействия. Для объектов, где требуется дополнительная защита силовой сети, применяется ВБШв 4х16 — бронированный силовой кабель с медными жилами, предназначенный для передачи и распределения электроэнергии в сетях напряжением до 1 кВ. Он используется при стационарной прокладке на промышленных, коммерческих и гражданских объектах, обеспечивая надежную работу электрической сети в течение длительного времени.

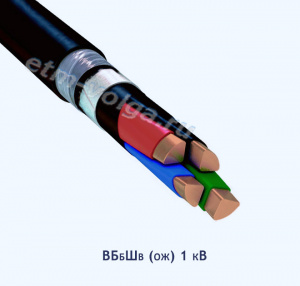

Кабель состоит из четырех медных токопроводящих жил сечением 16 мм², каждая из которых имеет изоляцию из поливинилхлоридного пластиката. Поверх сердечника расположена броня из двух стальных оцинкованных лент, защищающая конструкцию от механических повреждений, возникающих при монтаже и эксплуатации. Наружная ПВХ-оболочка дополнительно препятствует проникновению влаги, загрязнений и воздействию неблагоприятных факторов окружающей среды, сохраняя целостность кабеля на протяжении всего срока службы.
Благодаря медным жилам ВБШв 4х16 отличается высокой электропроводностью, стабильностью контактных соединений и хорошей устойчивостью к длительным токовым нагрузкам. Кабель применяют при прокладке распределительных линий, подключении силовых щитов, трансформаторных подстанций, производственного оборудования, инженерных систем и других объектов, где необходима надежная передача электроэнергии. Его конструкция позволяет использовать кабель в земле, кабельных сооружениях, тоннелях и других местах, предусмотренных проектом и действующими нормативами.
Если вы планируете купить ВБШв 4х16, рекомендуется учитывать способ прокладки, расчетную мощность подключаемого оборудования и требования проектной документации. Правильно подобранный кабель обеспечивает стабильную работу электросети, снижает вероятность повреждений и способствует длительной эксплуатации без необходимости частого обслуживания.
На цену ВБШв 4х16 влияют объем заказа, производитель, стоимость меди и металлопроката, а также условия поставки. Для получения актуального расчета рекомендуется уточнить наличие продукции и запросить индивидуальное коммерческое предложение.
ВБШв 4х16 сочетает высокую механическую прочность, надежную защиту от внешних воздействий и отличные электротехнические характеристики, что делает его востребованным решением для строительства современных силовых кабельных линий.
Технические характеристики ВБШв 4х16 (ож)-1
- Количество × сечение жил – 4 × 16 мм2.
- Наружный диаметр кабеля – 23,2 мм.
- Удельная масса кабеля на единицу длины – 1,093 кг/м.
- Строительная длина, не менее – 450 м.
- Номинальное переменное напряжение частотой 50 Гц – 1,0 кВ.
- Максимальное переменное напряжение частотой 50 Гц – 1,2 кВ.
- Длительно допустимая токовая нагрузка при прокладке в земле / на воздухе, не более – 93 / 81 А.
- Испытательное переменное напряжение частотой 50 Гц, в течение 10 мин. – 3,5 кВ.
- Длительно допустимая максимальная рабочая температура жилы – 70 °С.
- Предельная температура токопроводящих жил при коротком замыкании в течение 4 секунд – 160 °С.
- Максимально допустимая температура токопроводящих жил при работе в аварийном режиме – 80 °С.
- Продолжительность работы в аварийном режиме – не более 8 часов в сутки, но не более 1000 часов за весь период службы кабеля.
- Электрическое сопротивление изоляции при температуре +70 °С, не менее – 0,005 мОм × км.
- Электрическое сопротивление изоляции при температуре +20 °С, не менее – 7 мОм × км.
- Допустимый радиус изгиба четырехжильного кабеля, не менее – 7,5 наружных диаметров.
- Выдерживаемая относительная влажность воздуха при температуре окружающей среды до +35 °C – до 98 % .
- Допустимая температура окружающей среды при эксплуатации – от -50 °C до +50 °C.
- Монтаж при температуре, не ниже – -15 °C.
- Гарантийный срок от даты ввода в эксплуатацию – 5 лет.
- Расчетный срок надежной службы кабеля – 30 лет.
Кабель ВБШв 4х16 выпускается российскими кабельными заводами и поставляется в соответствии с нормами ГОСТ 16442-80, ТУ 16.К09-144-2005, ТУ 16.К180-025-2010, ТУ 16.К02-56-2013 или др.
Цены на ВБШв 4х16 (за метр или километр) можно узнать у нашего менеджера, для чего необходимо отправить запрос через удобный для Вас канал связи. Будет подготовлен прайс-лист со всеми предложениями и ценами на дату запроса, и отправлен на Ваш электронный адрес. Мы готовы ответить на все вопросы о поставках кабельной продукции, о формах оплаты и способах доставки, звоните!
