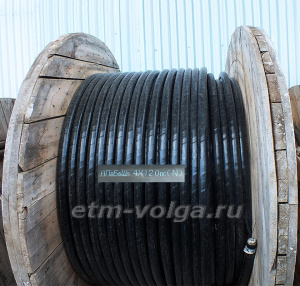

Надежность системы электроснабжения во многом зависит от качества кабельной линии и ее соответствия условиям эксплуатации. АПвБбШп 4х120 разработан для передачи и распределения электроэнергии в сетях напряжением до 1 кВ и предназначен для объектов, где требуется сочетание высокой пропускной способности, механической прочности и долговечности. Конструкция кабеля позволяет использовать его на участках с повышенной вероятностью механических воздействий, включая прокладку непосредственно в грунте.
Кабель выполнен с четырьмя алюминиевыми токопроводящими жилами сечением 120 мм². Для изоляции используется сшитый полиэтилен (СПЭ), обладающий высокой электрической прочностью, устойчивостью к тепловому старению и стабильными эксплуатационными характеристиками при длительной работе под нагрузкой. Защиту внутренней конструкции обеспечивает броня из двух оцинкованных стальных лент, которая предотвращает повреждение кабеля при монтаже и дальнейшей эксплуатации. Наружная полиэтиленовая оболочка отличается высокой стойкостью к воздействию влаги, химически активных компонентов грунта и сезонных температурных перепадов.
АПвБбШп 4х120 широко применяется при строительстве распределительных сетей, подключении трансформаторных подстанций, промышленных предприятий, логистических комплексов, объектов городской инфраструктуры, административных зданий и жилых кварталов. Кабель предназначен для стационарной прокладки в земле, кабельных сооружениях, коллекторах, тоннелях и производственных помещениях в соответствии с требованиями проектной документации и действующих нормативов.
Если необходимо купить АПвБбШп 4х120, рекомендуется заранее определить расчетную мощность линии, особенности маршрута прокладки и предполагаемые условия эксплуатации. Правильно подобранный кабель способствует снижению потерь электроэнергии, обеспечивает надежную работу оборудования и увеличивает срок службы всей системы электроснабжения.
На цену АПвБбШп 4х120 влияют производитель, объем заказа, стоимость алюминиевого сырья, металлопроката и условия поставки. Для получения точной стоимости рекомендуется запросить индивидуальный расчет с учетом требуемой длины кабеля.
АПвБбШп 4х120 сочетает современную СПЭ-изоляцию, надежную бронезащиту и устойчивость к внешним воздействиям, благодаря чему остается эффективным решением для строительства силовых кабельных линий на объектах различного назначения.
Технические характеристики АПвБбШп (г) 4х120
- Количество и сечение жил – 4×120 мм2.
- Наружный диаметр кабеля – 35,9мм.
- Удельная масса кабеля на единицу длины – 2,140 кг/м.
- Строительная длина, не менее – 200 м.
- Номинальное переменное напряжение частотой 50 Гц – 1,0 кВ.
- Максимальное переменное напряжение частотой 50 Гц – 1,2 кВ.
- Испытательное переменное напряжение частотой 50 Гц, в течение 10 мин. – 3,5 кВ.
- Сопротивление изоляции при температуре +90 °С, не менее – 50 мОм × км.
- Длительно допустимая токовая нагрузка при прокладке в земле / на воздухе, не более – 272/274 А.
- Максимальная рабочая температура жилы – 90 °С.
- Температура токопроводящих жил при коротком замыкании в течение 4 сек – 250 °С.
- Допустимая температура токопроводящих жил при работе в аварийном режиме – 130 °С.
- Продолжительность работы в аварийном режиме – не более 6 часов в сутки.
- Допустимый радиус изгиба кабелей, не менее – 7,5 наружных диаметров.
- Допустимая влажность воздуха при 35 °C – 98 %.
- Диапазон допустимых эксплуатационных температур окружающей среды – от -60 °C до +50 °C.
- Монтаж при температуре, не ниже – -20 °C.
- Расчетный срок эксплуатации кабеля – 30 лет.
