При реализации проектов по строительству кабельных линий среднего напряжения большое значение имеет выбор кабеля, способного работать в течение длительного времени без снижения эксплуатационных характеристик. АПвП2г 1х120 разработан для передачи и распределения электроэнергии в стационарных сетях и сочетает современную конструкцию с высокой надежностью. Благодаря увеличенному сечению токопроводящей жилы эта марка подходит для объектов, где требуется передача значительных электрических нагрузок.
Основным элементом конструкции является алюминиевая жила сечением 120 мм², обеспечивающая эффективную проводимость при оптимальном соотношении массы и эксплуатационных характеристик. Изоляция из сшитого полиэтилена отличается высокой электрической прочностью, устойчивостью к нагреву и длительным сроком службы. Важной особенностью кабеля является продольная герметизация, препятствующая распространению влаги вдоль конструкции при нарушении целостности оболочки. Это решение помогает сохранить работоспособность линии и уменьшает вероятность повреждения внутренних элементов кабеля.
АПвП2г 1х120 применяется при строительстве распределительных сетей, подключении трансформаторных подстанций, электроснабжении промышленных предприятий, объектов энергетики, транспортной инфраструктуры и крупных коммерческих комплексов. Кабель предназначен для стационарной прокладки в земле, кабельных каналах, коллекторах и тоннелях, где необходимо обеспечить долговечную и бесперебойную работу системы электроснабжения.
Если вы планируете купить АПвП2г 1х120, рекомендуется заранее определить условия эксплуатации, рабочее напряжение сети и параметры проектируемой линии. Грамотный подбор кабеля позволяет обеспечить стабильную передачу электроэнергии, сократить эксплуатационные риски и повысить надежность всей кабельной трассы.
На цену АПвП2г 1х120 влияют объем закупки, завод-изготовитель, стоимость алюминия и условия поставки. Для получения точной стоимости рекомендуется запросить индивидуальный расчет с учетом необходимой длины кабеля и особенностей объекта.
АПвП2г 1х120 сочетает высокую пропускную способность, эффективную защиту от проникновения влаги и продолжительный срок службы, благодаря чему широко применяется при строительстве современных кабельных линий среднего напряжения.

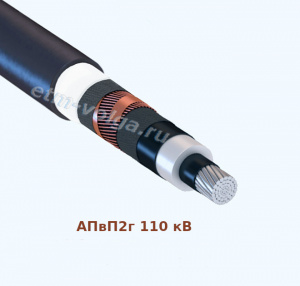

Технические характеристики кабеля АПвП2г 1×120 110 кВ
Указанные в таблице значения наружного диаметра, удельной массы кабеля являются справочными.
| Технический параметр: | Кабель АПвП2г | ||||
|
1×120мк/ 16-110 |
1×120мк/ 25-110 |
||||
| Номинальное переменное напряжение частотой 50 Гц, кВ | 110 | ||||
| Количество жил × номинальное сечение токопроводящей жилы | 1×120 | ||||
| Номинальное сечение экрана из медных проволок, скрепленных медной лентой, мм 2 | 16 | 25 | |||
| Расчетный наружный диаметр кабеля, мм | 34,1 | 34,2 | |||
| Расчетная удельная масса на единицу длины, кг/км | 1070,98 | 1157,14 | |||
| Допустимый радиус изгиба кабеля при монтаже, не менее, номинальных наружных диаметров | 15 | ||||
|
Разрешенный интервал температур окружающей среды при эксплуатации, °С - для кабелей с ПВХ оболочкой - для кабелей с ПЭ оболочкой |
От -50 до +50 От -60 до +50 |
||||
| Допустимые температуры при монтаже кабеля (без предварительного подогрева), не ниже, | - 20 °С | ||||
| Длительно допустимая температура жилы кабеля (при нормальной эксплуатации), не более, °С | 90 | ||||
| Допустимый нагрев жил при работе в режиме перегрузки (аварийном), не более, °С |
130 продолжительность работы кабеля в режиме перегрузки должна быть не более 100 часов за год и не более 1000 часов за срок службы |
||||
| Предельно допустимая температура жилы в режиме короткого замыкания, °С | 250 | ||||
| Предельно допустимая температура нагрева медного экрана кабеля при коротком замыкании, °С | 350 | ||||
| Расчетный срок службы кабеля, не менее, лет. | 30 | ||||
| Гарантийный срок эксплуатации, лет | 5 | ||||
Кабель АПвПу2г 1×120 110 кВ изготавливается и поставляется согласно требованиям У 16 К180-022-2010(заводские ТУ); ТУ 16-1205-4120-2006 (ВНИИКП).
