Вы можете забрать изоляторы ШФ-20Г1 и ШФ-20УО самостоятельно по адресу Волгоград, Лавровая 11 Б по будним дням с 8-30 до 17-00. По Вашей заявке обеспечим доставку как по городу (при заказе на сумму свыше 50 000 руб. – доставка бесплатная), так и в другие населенные пункты РФ (через транспортные компании).

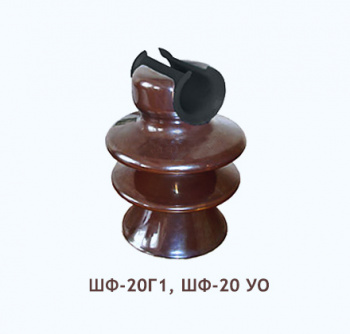

Фарфоровые штыревые изоляторы ШФ-20Г1, ШФ-20УО применяются в ЛЭП с неизолированными и защищенными проводами типа СИП-3 и РУ электростанций и подстанций переменного тока напряжением 6-35 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 °C.
В верхней части изолятора в желоб между двумя уступами установлена пластмассовая втулка, в которую при монтаже укладывают провод. Такая конструкция позволяет обходиться без монтажных роликов, что сокращает время монтажа и снижает его стоимость. После растяжки линии провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии и на шейке – при повороте линии.
Диаметр шейки – 85 мм.
Крепление изолятора осуществляется с использованием колпачков серии К: К-6, К-9, КП-22, которые устанавливаются на штырях и крюках. Со штыревым изолятором колпачок соединяется при помощи резьбы на наружной поверхности изделия.
Технические характеристики изоляторов ШФ-20УО и ШФ20Г1 полностью совпадают, отличие в маркировке связано с тем, что они производятся разными изготовителями.
Технические характеристики изоляторов ШФ-20Г1, ШФ-20УО:
- Нормированная механическая разрушающая сила при изгибе – не менее 13 кН.
- Длина пути тока утечки – не менее 325 мм.
- Напряжение пробивное в изоляционной среде – не менее 160 кВ.
- Напряжение выдерживаемое частотой 50 Гц в сухом состоянии – не менее 85 кВ.
- Напряжение выдерживаемое частотой 50 Гц под дождем – не менее 45 кВ.
- Масса – 3,4 кг.
Узнать цены изоляторов ШФ-20Г1 и ШФ-20УО можно по запросу у нашего менеджера, воспользовавшись удобным для Вас каналом обратной связи. Будет подготовлен и предоставлен по электронной почте прайс-лист с текущей стоимостью продукции. У нашего специалиста Вы также можете получить консультацию по вопросам выбора оптимальной модели фарфорового штыревого изолятора под ваши нужды.
