Кабели ААБл — силовые бронированные кабели с алюминиевыми жилами, бумажной пропитанной изоляцией и алюминиевой оболочкой, предназначенные для передачи и распределения электрической энергии в стационарных электрических сетях напряжением до 10 кВ частотой 50 Гц. Кабельная продукция данного типа широко используется на объектах энергетики, промышленности, в распределительных сетях и инфраструктурных системах.
Кабель ААБл отличается высокой надежностью, устойчивостью к механическим воздействиям и длительным сроком эксплуатации. Благодаря наличию брони из стальных лент кабель подходит для прокладки в земле и эксплуатации в условиях повышенных механических нагрузок.

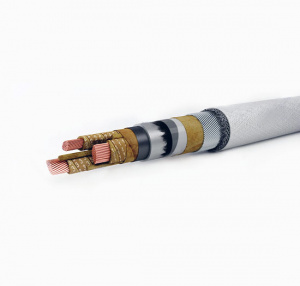

Конструкция кабеля ААБл
Конструкция кабеля ААБл включает:
- алюминиевые токопроводящие жилы;
- бумажную изоляцию, пропитанную специальным составом;
- поясную бумажную изоляцию;
- герметичную алюминиевую оболочку;
- броню из стальных оцинкованных лент;
- наружный защитный покров.
Многослойная конструкция обеспечивает надежную защиту кабеля от влаги, механических повреждений, коррозии и воздействия внешней среды.
Область применения кабелей ААБл
Кабель ААБл применяется:
- для прокладки в земле и траншеях;
- в распределительных электрических сетях;
- на объектах промышленности и энергетики;
- в кабельных сооружениях, тоннелях и коллекторах;
- на эстакадах и мостах;
- в производственных помещениях;
- в местах с риском механических повреждений.
Кабели предназначены для эксплуатации в районах с умеренным и холодным климатом, а также допускают прокладку в грунтах с низкой и средней коррозионной активностью при отсутствии значительных растягивающих нагрузок.
Преимущества кабелей ААБл
- высокая механическая прочность;
- устойчивость к коррозии и влаге;
- надежная герметизация;
- длительный срок службы;
- стабильные электрические характеристики;
- возможность эксплуатации в сложных условиях;
- устойчивость к эксплуатационным нагрузкам;
- соответствие требованиям ГОСТ.
Кабель ААБл способен обеспечивать стабильную работу электрических сетей в течение длительного времени даже при интенсивной эксплуатации. Расчетный срок службы кабеля может достигать 30 лет и более.
Технические особенности кабелей ААБл
Кабели ААБл выпускаются в различных вариантах по количеству жил и сечениям проводников, что позволяет подобрать оптимальное решение для объектов различного назначения. Кабели предназначены для эксплуатации в сетях переменного и постоянного тока.
При прокладке кабеля необходимо учитывать допустимую разность уровней трассы, так как кабели с вязким пропиточным составом имеют ограничения по вертикальному монтажу.
Производство кабелей ААБл
Кабели ААБл производятся в соответствии с требованиями ГОСТ 18410-73 и другими нормативными документами, регламентирующими выпуск силовой кабельной продукции.
Купить кабели ААБл
Компания ЭТС предлагает купить кабели ААБл по выгодным ценам с поставкой по Волгограду и всей России. В ассортименте представлены силовые бронированные кабели различных сечений для объектов промышленности, энергетики и строительства.
Специалисты компании помогут подобрать кабель ААБл с учетом условий эксплуатации, параметров сети и требований проекта. Возможна поставка продукции со склада и под заказ в необходимых объемах.
Для получения актуального прайс-листа, уточнения наличия продукции и сроков поставки свяжитесь с менеджерами компании ЭТС удобным способом.
Технические характеристики кабелей ААБл 1 кВ, 6 кВ
В таблице указаны типоразмеры кабеля ААБл и соответствующие каждой марке диаметр кабеля, количество жил и площадь поперечного сечения жилы. Длину и вес кабеля на барабане можно уточнить у нашего менеджера.
| Технические характеристики: |
Кабель ААБл-1 (1 кВ) |
Кабель ААБл-6 (6 кВ) |
|---|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 1 кВ | 6 кВ |
| Номинальное постоянное напряжение | 2,5 кВ | 15 кВ |
|
Испытательное переменное напряжение частотой 50 Гц, 5 мин |
4 кВ | 17 кВ |
|
Электрическое сопротивление изоляции, не менее |
100 МОм×км | 200 МОм×км |
|
Максимальная рабочая температура жилы |
80 °С | 65 °С |
| Максимальная рабочая температура жилы при перегрузке | 105 °С | 90 °С |
| Эксплуатационная температура окружающей среды, верхний предел | +50 °С | +50 °С |
| Эксплуатационная температура окружающей среды, нижний предел | -50 °С | -50 °С |
| Монтаж при температуре, не ниже | 0 °С | 0 °С |
| Радиус изгиба кабелей, не менее (наружных диаметров) | 25 | 25 |
| Разность уровней наклонных участков трасс, не более | 25 м | 20 м |
Типоразмеры кабелей ААБл 1 кВ, 6 кВ
| Типоразмеры кабеля (гостовское обозначение марки)* |
Номинальное переменное напряжение частотой 50 Гц, кВ |
Количество жил × сечение жил, мм2 | Наружный диаметр кабеля, мм |
Удельная масса, кг/км |
|---|---|---|---|---|
|
ААБл 3×120 (ААБл 3×120–1 ) |
1 | 3×120 | 42,1 | 2844 |
|
ААБл 3×120 (ААБл 3×120–6 ) |
6 | 3×120 | 47.5 | 3456 |
|
ААБл 3×150 (ААБл 3×150–1 ) |
1 | 3×150 | 44.8 | 3262 |
|
ААБл 3×150 (ААБл 3×150–6 ) |
6 | 3×150 | 50.2 | 3896 |
|
ААБл 3×185 (ААБл 3×185–1 ) |
1 | 3×185 | 48.6 | 3864 |
|
ААБл 3×185 (ААБл 3×185–6 ) |
6 | 3×185 | 53.5 | 4470 |
|
ААБл 3×240 (ААБл 3×240–1 ) |
1 | 3×240 | 53.3 | 4643 |
|
ААБл 3×240 (ААБл 3×240–6 ) |
6 | 3×240 | 58,2 | 5339 |
|
ААБл 3×35 (ож) (ААБл 3×35 (ож)–1 ) |
1 | 3×35 | – | – |
|
ААБл 3×35 (ож) (ААБл 3×35(ож)–6 ) |
6 | 3×35 |
– |
– |
|
ААБл 3×50 (ож) (ААБл 3×50 (ож)–1 ) |
1 | 3×50 | – | – |
|
ААБл 3×50 (ож) (ААБл 3×50 (ож)–6 ) |
6 | 3×50 | 37,4 | 2127 |
|
ААБл 3×70 (ААБл 3×70–1) |
1 | 3×70 |
– |
– |
|
ААБл 3×70 (ААБл 3×70–6 ) |
6 | 3×70 | 41.5 | 2603 |
|
ААБл 3×95 (ААБл 3×95–1) |
1 | 3×95 | 38.6 | 2395 |
|
ААБл 3×95 (ААБл 3×95–6 ) |
6 | 3×95 | 44.8 | 3057 |
|
ААБл 4×120 (ААБл 4×120–1) |
1 | 4×120 | 45.1 | 3359 |
|
ААБл 4×150 (ААБл 4×150–1) |
1 | 4×150 | 48,7 | 3900 |
|
ААБл 4×185 (ААБл 4×185–1) |
1 | 4×185 | 53.0 | 4652 |
|
ААБл 4×240 (ААБл 4×240–1) |
1 | 4×240 | 58,2 | 5658 |
|
ААБл 4×35 (ож) (ААБл 4×35(ож)–1 ) |
1 | 4×35 | – | – |
|
ААБл 4×50 (ож) (ААБл 4×50 (ож)–1 ) |
1 | 4×50 |
– |
– |
|
ААБл 4×70 (ААБл 4×70–1) |
1 | 4×70 | 37,8 | 2322 |
|
ААБл 4×95 (ААБл 4×95–1) |
1 | 4×95 | 41,4 | 2816 |
* – по причине распространенной маркировки кабелей – в виде, например, ААБл 3×95, ААБл 3×120, АСБл 3×240 (что не соответствует требованиям ГОСТ), в таблице марок даны как обычно употребляемые, так и гостовские варианты обозначения марок.
Кабель алюминиевый ААБл-1 — четырехжильный, используют для прокладки электрических сетей на напряжение до 1 кВ и монтажа стационарных установок. Прокладывается без предварительного подогрева при температуре 0 °С и выше С. Срок службы от 30 лет.
Кабель алюминиевый ААБл-6 — трехжильный, предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
