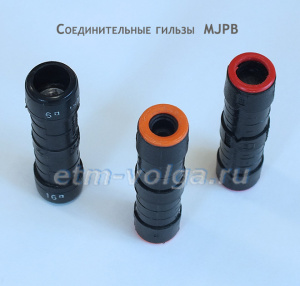

Герметичные изолированные соединительные прессуемые гильзы типа MJPB используются для соединения изолированных медных и алюминиевых (Al/Al, Al/Cu, Cu/Cu) жил проводов абонентских ответвлений. После удаления изоляции жилы вставляются в гильзу до перегородки и прессуются по разметке матрицами Е140 через изоляцию гильзы. Электрический контакт жил обеспечивается опрессовкой, а герметичность места соединения – эластомерным кольцом.
Соединительные зажимы MJPB имеют изолированный корпус и заполнены контактной смазкой.
Изделия соответствуют требованиям стандартов CENELEC EN 50483, NFC 33 0 21, а также техническим регламентам ОАО «Россети».
Технические характеристики зажима соединительного MJPB НИЛЕД
| Маркировка | Сечение провода 1, мм2 | Сечение провода 2, мм2 | Матрица | Масса, г | Кол-во в упаковке, шт |
|---|---|---|---|---|---|
| MJPB 4-6 | 4 | 6 | Е140 | 24 | 10 |
| MJPB 6 | 6 | 6 | Е140 | 24 | 10 |
| MJPB 6-10 | 6 | 10 | Е140 | 24 | 10 |
| MJPB 6-16 | 6 | 16 | Е140 | 24 | 10 |
| MJPB 6-25 | 6 | 25 | Е140 | 21 | 10 |
| MJPB 6-35 | 6 | 35 | Е140 | 24 | 10 |
| MJPB 10 | 10 | 10 | Е140 | 24 | 10 |
| MJPB 10-16 | 10 | 16 | Е140 | 24 | 10 |
| MJPB 10-25 | 10 | 25 | Е140 | 23 | 10 |
| MJPB 10-35 | 10 | 35 | Е140 | 22 | 10 |
| MJPB 16 | 16 | 16 | Е140 | 22 | 10 |
| MJPB 16-25 | 16 | 25 | Е140 | 22 | 10 |
| MJPB 16-35 | 16 | 35 | Е140 | 22 | 10 |
| MJPB 25 | 25 | 25 | Е140 | 21 | 10 |
| MJPB 25-35 | 25 | 35 | Е140 | 22 | 10 |
| MJPB 35 | 35 | 35 | Е140 | 21 | 10 |
Технические характеристики MJPB ВК
Применяются для соединения ответвительных проводов СИП. Соединение осуществляется методом опрессовки инструментом HCT 150, HT 50, R 22. Изоляция соединительных гильз MJPB проходит испытания напряжением 6 кВ.
| Маркировка | Сечение провода 1, мм2 | Сечение провода 2, мм2 | Матрица |
|---|---|---|---|
| MJPB 6-16 | 6 | 16 | Е140 |
| MJPB 10-16 | 10 | 16 | Е140 |
| MJPB 16 | 16 | 16 | Е140 |
| MJPB 16-25 | 16 | 25 | Е140 |
| MJPB 25 | 25 | 25 | Е140 |
Как узнать цены MJPB? Отправьте запрос нашему менеджеру удобным для Вас способом. Специалист подготовит информацию о стоимости зажимов с учетом предполагаемого объема закупки, необходимости доставки, наличия продукции на нашем складе и предоставит данные Вам по электронной почте или по телефону. При необходимости, готовы оказать профессиональную консультацию по вопросу подбора MJPB под Ваши нужды.
