Вы можете получить оголовки ОГ-1 на нашем складе в рабочие дни с 8-30 до 17-00, по адресу Волгоград, ул. Лавровая, 11Б. Готовы по Вашей заявке своим транспортом доставить продукцию в пределах городской черты, при заказе на сумму свыше 50 000 руб. – доставим бесплатно. В другие города РФ отправим оголовки (и другие металлоконструкции для ЛЭП) через транспортные компании.

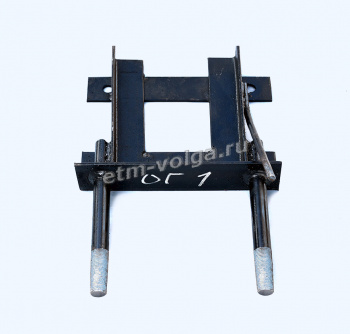

Оголовок ОГ 1 предназначен для установки на железобетонных опорах воздушных ЛЭП 10 кВ штыревых изоляторов. Изготавливается по чертежу 3.407.1-143.8.25 Типового проекта 3.407.1-143.8.
Применяются оголовки ОГ 1 на ВЛ напряжением 10 кВ при строительстве в населенной и ненаселенной местностях:
- переходных промежуточных опор (при пересечениях ЛЭП с инженерными сооружениями разного рода), на железобетонных стойках типа СВ105;
- угловых промежуточных опор, на железобетонных стойках типа СВ110.
При монтаже стальных конструкций на опорах, кроме накладок ОГ 1, могут использоваться, в зависимости от типа опоры, такие элементы как траверса ТМ 5, хомуты Х1, Х2, кронштейны У4 и др.
Мы выполняем заявки на поставку любых металлоконструкций для ЛЭП, в том числе, и нестандартных, по технической документации заказчика.
Технические характеристики оголовок ОГ 1 (накладка ОГ 1)
| Оголовок ОГ, марка | Номер чертежа типового проекта | Конструктивные элементы оголовка по спецификации | Габаритные размеры готовой конструкции, мм | Масса готового изделия, кг |
|---|---|---|---|---|
| ОГ 1 | 3.407.1-143.8.25 |
Уголок 70х70х5 L=300 — 1 Уголок 50х50х5 L=500 — 2 Полоса 6х50 L=300 — 1 Круг 10 L=300 — 1 Штырь Ш-24-С-55 — 2. |
90* × 300* × 445 | 7,8 |
* - размеры справочные.
Цены оголовков ОГ-1 можно узнать у менеджера ЭТС по запросу через наиболее удобный канал коммуникации. Специалист подготовит прайс-лист со стоимостью изделий на дату запроса и предоставит его на Ваш электронный адрес. Есть вопросы о выборе оголовков и накладок, оплате и доставке? Обращайтесь!
