Натяжные болтовые зажимы НБ-2-6, НБ-2-6А, НБ-2-6А(М) используются для крепления алюминиевых, сталеалюминиевых, медных и защищенных проводов к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор на ВЛ от 6 до 110 кВ.
Материал корпуса и прижимных плашек НБ-2-6 – алюминиевый сплав, что значительно сокращает потери от перемагничивания. Конструкция не требует применения дополнительной алюминиевой прокладки и не повреждает провода. При монтаже защищенных проводов (СИП-3, ПЗВ, ПЗВГ) обязательно снятие изоляции в месте наложения зажима.
Прочность заделки провода при использовании данных зажимов составляет не менее 90-95 % от разрывного усилия провода.

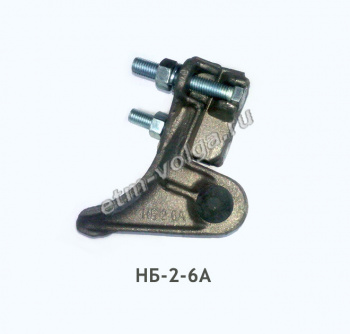

Зажимы натяжные НБ-2-6, НБ-2-6А(М) изготавливаются по ТУ 3449-001-52819896-2010. Зажим НБ-2-6А производится по ТУ 3449-004-40064547-01.
Технические характеристики зажимов натяжных болтовых НБ-2-6
|
Наименование зажима
|
Для марок неизолированного провода ГОСТ 839-80
|
Для марок защищенного провода по ГОСТ 31946-2012 |
Прочность заделки провода (неизолиров./СИП), кН, не менее
|
Разрушающая нагрузка, кН, не менее
|
Масса, кг
|
|---|---|---|---|---|---|
|
НБ-2-6 |
А95 | СИП-3 1х95 | 11,73 |
57,0 |
1,64 |
| А120 | СИП-3 1х120 | 17,7 | |||
| А150 | СИП-3 1х150 | 20,5 | |||
| М95 | 31,5 | ||||
| М120 | 39,2 | ||||
| АС70/11 | 21,1 | ||||
| АС95/16 | 29,2 | ||||
| АС120/19 | 37,4 | ||||
| АС120/27 | 44,5 | ||||
| АС150/19 | СИП-3 1х185 | 41,7 | |||
| АС150/24 | 47,0 | ||||
|
НБ-2-6а(М) |
А95 | 13,2 |
44,7 |
0,7 |
|
| А120 | 17,7 | ||||
| А150 | 21,7 | ||||
|
НБ-2-6а |
АС70/11 | СИП-3 1х70 | 21,7 / 19,57 |
57 |
1,13 |
| АС95/16 | СИП-3 1х95 | 30,0 / 26,5 | |||
| АС120/19 | СИП-3 1х120 | 37,4 / 33,44 |
Цена зажима болтового НБ-2-6, НБ-2-6А, НБ-2-6А (М) предоставляется менеджером ООО ЭТС по Вашему запросу, отправить который можете по удобному для Вас каналу связи. Специалист ответит по телефону или подготовит прайс-лист с ценами на дату запроса и предоставит его по электронной почте.
