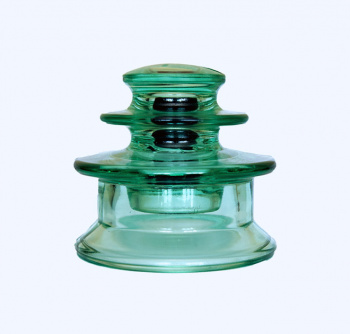

Изоляторы ШС 10ЕД применяются для крепления и изоляции неизолированных и защищённых проводов типа СИП 3 на воздушных линиях электропередачи, а также в распределительных устройствах электростанций и подстанций переменного тока напряжением от 1 до 10 кВ включительно и частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °С. Провод крепится в желобе или на шейке изолятора.
Изделия производятся по ТУ 3493-010-99267582-2015, соответствуют техническим требованиям ГОСТ 1232.
Особенности изоляторов ШС 10ЕД
- Двукрылая форма изоляторов ШС 10ЕД повышает длину пути тока утечки, что позволяет рекомендовать их для применения в районах с высокой степенью загрязнения и/или грозовой активностью.
- Резьба изолятора ШС 10 ЕД выполнена в виде полимерно-композитной втулки, что уменьшает вероятность повреждения изделия в процессе монтажа с применением колпачков типа «К» или «КП» и повышает его прочность и долговечность. Полимерная резьбовая втулка демпфирует влияние климатических температурных перепадов, что практически устраняет возможность возникновения внутренних напряжений в стеклянной части изолятора при эксплуатации.
Технические характеристики изоляторов ШС 10ЕД
- Условное обозначение по ГОСТ 1232 – ШС 10ЕД
- Номинальное напряжение, кВ – 10.
- Диаметр изолятора D, мм –170.
- Номинальная высота изолятора H, мм - 132.
- Нормированная механическая разрушающая сила при изгибе, кН – 12,5.
- Номинальная длина пути тока утечки, мм, не менее – 340.
- Выдерживаемое напряжение стандартного грозового импульса, кВ – 100.
- Выдерживаемое напряжение частотой 50 гц (в сухом состоянии), кВ – 68.
- Выдерживаемое напряжение частотой 50 Гц (под дождем), кВ – 42.
- Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ – 130.
- Масса, кг – 2,2.
