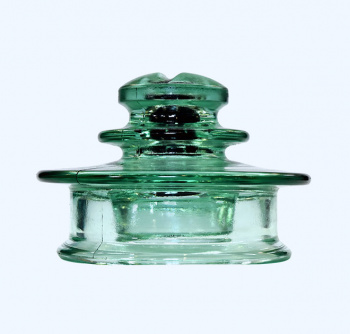

Изоляторы ШС 20ЕД предназначены для крепления и изоляции неизолированных и защищённых проводов типа СИП 3 на воздушных линиях электропередачи, в У электростанций и подстанций переменного тока напряжением от 1 до 10 кВ включительно, частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °С. Крепление провода возможно в желобе или на шейке изолятора.
Стеклянные изоляторы ШС 20 ЕД производятся по ТУ 3493-010-99267582-2015, соответствуют требованиям ГОСТ 1232.
Изоляторы ШС 20ЕД выпускаются взамен фарфоровых штыревых изоляторов на 10 и 20 кВ, например: ШС-20Г. Использование ШС 20 ЕД повышает надежность электрических сетей, а также удобство обслуживания, что позволяет снизить расходы на строительство новых линий электропередачи и, при необходимости, их ремонт.
Преимущества изоляторов ШС 20ЕД
- Изоляторы ШС 20ЕД производятся на технологических линиях для изготовления подвесных тарельчатых стеклянных изоляторов типа «ПС», «ПСВ», «ПСД», используются аналогичные материалы.
- Повышенная длина пути тока утечки, обусловленная двукрылой формой новых изоляторов, позволяет эффективно применять изделия в районах с высокой степенью загрязнения, с высокой грозовой активностью.
- Благодаря особенностям конструкции (резьба на полимерной втулке, а не на стекле), значительно снижена вероятность повреждения изделия при монтаже, увеличена прочность изоляторов ШС 20ЕД, повышена устойчивость к перепадам температуры.
- Закаленное стекло, из которого изготовлены изоляторы, позволяет визуально контролировать любое повреждение ЛЭП без подъема на опору.
Технические характеристики изоляторов ШС 20ЕД
- Условное обозначение по ГОСТ 1232 – ШС 20ЕД.
- Номинальное напряжение, кВ – 20.
- Диаметр изолятора D, мм – 216.
- Номинальная высота изолятора H, мм - 146.
- Нормированная механическая разрушающая сила при изгибе, кН – 13,0.
- Номинальная длина пути тока утечки, мм, не менее – 420.
- Выдерживаемое напряжение стандартного грозового импульса, кВ – 125.
- Выдерживаемое напряжение частотой 50 гц (в сухом состоянии), кВ – 73.
- Выдерживаемое напряжение частотой 50 Гц (под дождем), кВ – 50.
- Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ – 140.
- Масса, кг – 3,0.
