На изображениях - схемы монтажа проводов в зажимах ПС.
Готовы доставить продукцию по Вашему адресу в Волгограде, при покупке на сумму свыше 50 000 руб. – доставим бесплатно. В другие города отправляем зажимы ПС посредством транспортных компаний. Есть возможность самовывоза с нашего склада по адресу: Волгоград, Лавровая, 11Б в рабочие дни с 09-00 до 17-00.
Соединительные плашечные зажимы ПС применяются при монтаже заземления молниезащитных тросов воздушных линий электропередачи напряжением 0,4 – 110 кВ.
Зажимы ПС изготавливаются и поставляются по ТУ 3449-001-52819896-2010, ТУ 3449-013-40064547-01, ТУ 3449-059-98742070-2009.
Конструктивные размеры, технические характеристики зажимов ПС
| Обозначение | Рис. № | Размеры зажимов, мм |
Диаметр канатов (по ГОСТ 3062-80, 3063-80, 3064-80) и стальных проводов марок ПС, мм |
Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | A1 | B | L | H | R | ||||

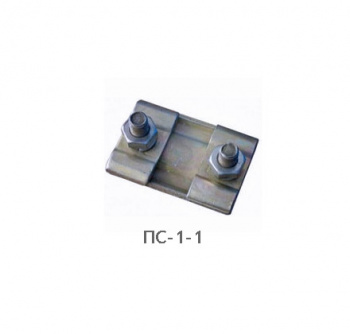

| ПC-1-1 | Рис 1 | 28 | 46 | 42,5 | 70 | 36 | 4,0 | 5,5 - 8,6 | 0,20 |
| ПC-2-1 | Рис 1 | 39 | 46 | 59 | 70 | 42 | 9,0 | 9,1 -12,0 | 0,25 |
| ПC-3-1 | Рис 1 | 39 | 46 | 59 | 70 | 42 | 9,0 | 12,5 - 14,0 | 0,37 |
| ПC-1-1А | Рис 2 | 24 | - | 41 | 32 | 47 | 4,5 | 5,5 - 8,6 | 0,15 |
| ПC-2-1А | Рис 2 | 25,2 | - | 46 | 30 | 47 | 6,0 | 9,1 - 12,0 | 0,22 |
| ПC-3-1А | Рис 2 | 28 | - | 51 | 42 | 48 | 7,0 | 12,5 -14,0 | 0,35 |
Узнать стоимость соединительных плашечных зажимов ПС можно по запросу, отправив его менеджеру удобным для Вас способом. Специалист подготовит прайс-лист с ценами на текущее число и предоставит его по электронной почте или просто перезвонит Вам.
