Заземляющие плашечные зажимы типа ЗПС используются для присоединения стальных канатов или проводов, применяемых на воздушных линиях электропередачи в качестве молниезащитных тросов, к заземленным элементам опор.
К опорам или лапкам поддерживающих зажимов зажимы ЗПС крепятся болтами.
Изготавливаются в соответствии с техническими требованиями ТУ 3449-001-52819896-2010.

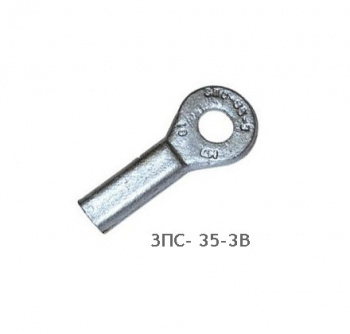

- Зажимы ЗПС-3В изготавливаются из алюминия
- Модификация В - штамповкой;
- Модификация Г - литьем.
Конструктивные размеры, технические характеристики ЗПС
| Обозначение | Рис. № | Размеры зажимов, мм |
Размеры проводов и канатов по ГОСТ 3064-80 |
Масса, кг | Матрица опрессования | ||||
|---|---|---|---|---|---|---|---|---|---|
| D | d | L | L1 | Номинальное сечение, мм2 | Диаметр, мм | ||||
|
ЗПС-35-3Г ЗПС-35-3В |
2 | 16 | 9,0 | 99 | 37 | 35,34 | 7,8 | 0,04 | АШ-13 |
|
ЗПС-50-3Г ЗПС-50-3В |
2 | 18 | 10,0 | 99 | 37 |
48,64 49,32 40,49 57,33 |
9,1 9,2 9,2 9,8 |
0,05 | АШ-14,3 |
|
ЗПС-70-3Г ЗПС-70-3В |
2 | 20 | 13,0 | 100 | 38 |
72,95 74,65 80,61 |
11 11,5 11,5 |
0,05 | АШ-16,5 |
|
ЗПС-100-3Г ЗПС-100-3В |
2 | 22 | 15,0 | 109 | 40 |
94,44 101,72 |
12,5 13,0 |
0,06 | АШ-18,2 |
|
ЗПС-120-3Г ЗПС-120-3В |
2 | 25 | 16,5 | 110 | 49 |
116,89 117,90 |
14,0 14,0 |
0,075 | АШ-20,8 |
|
ЗПС-140-3Г ЗПС-140-3В |
1 | 29 | 17,9 | 175 | 100 |
135,28 141,37 |
15,0 15,5 |
0,235 | АШ-24,2 |
|
ЗПС-150-3Г ЗПС-150-3В |
1 | 29 | 18,9 | 175 | 100 | 153,84 | 16,0 | 0,225 | АШ-24,2 |
|
ЗПС-170-3Г ЗПС-170-3В |
1 | 32 | 20,4 | 198 | 120 |
168,17 173,60 |
17,0 17,0 |
0,315 | АШ-27 |
