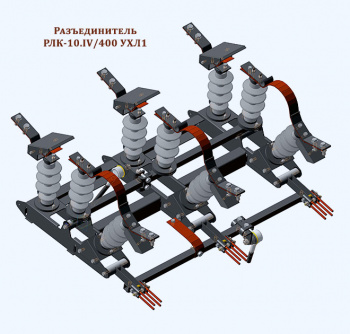

Разъединитель переменного тока наружной установки качающегося типа РЛК-1а-10.lV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 незаменим при обслуживании электросетей напряжением 6-10 кВ, поскольку позволяет:
- отключать и включать участки, находящиеся под напряжением либо обесточенные;
- заземлять отключенный участок сети, причем заземлитель входит в состав конструкции разъединителя со стороны неподвижной колонки;
- использование для отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий напряжением до 1 кВ
Изготавливаются из качественных материалов с соблюдением требований ТУ 3414-002-71049501-11 проходят проверку на заводе-изготовителе.
Технические характеристики разъединителя РЛК-1а-10.IV/400
- Номинальное напряжение, кВ – 10.
- Наибольшее рабочее напряжение, кВ – 12.
- Номинальный ток, А – 400.
- Ток термической стойкости, кА – 10.
- Ток электродинамической стойкости, кА – 25.
- Допустимый ток нагрузки для значений температуры окружающего воздуха, А:
- плюс 20 °С – 530
- 0 °С – 620
- минус 20 °С – 700.
- Время протекания номинального кратковременного выдерживаемого тока, с:
- для главных ножей – 3
- для заземлителей – 1.
- Допустимая механическая нагрузка на контактные выводы (с учётом влияния ветра и образования льда), Н, не более – 200.
- Номинальная частота, Гц – 50, 60.
- Электрическое сопротивление главного контура, не более, Ом – 150х10-6.
- Индуктивный ток отключения (соsφ~0,15), А – 1.
- Емкостный ток отключения (соsφ~0,15), А – 1.
- Тип применяемого привода – ПР-01-7 УХЛ1.
Без защитного заземления наладка и эксплуатация разъединителя запрещена!
Устанавливается разъединитель в горизонтальной плоскости.
Высота установки разъединителя РЛК 10/400 на опоре: 6200 / 6500 / 6800 мм от уровня земли, по согласованию с заказчиком возможны изменения.
Комплект поставки разъединителя РЛК-1а-10
Комплект поставки разъединителя РЛК-1а-10 включает ручной привод, соединительные тяги, элементы металлоконструкций, метизные изделия для крепления разъединителя с приводом на высоковольтную опору, техпаспорт, где отмечено прохождение технического контроля ОТК.
Возможна поставка РЛК-1а-10 с плетеной контактной группой, так называемой «косичкой», взамен медной изогнутой пластины, цена изделия в таком варианте исполнения выше.
Устройство поставляется в собранном и отрегулированном состоянии; все контактные поверхности защищены специальной консервационной смазкой. Металлические элементы его конструкции – оцинкованные, что обеспечивает защиту от коррозии на весь период эксплуатации.
Условное обозначение РЛК-1а-10.lV/400 УХЛ1
- Р – разъединитель;
- Л – линейный;
- К – качающегося типа;
- 1а – 1 заземлитель со стороны неподвижной колонки;
- 10 – номинальное напряжение, кВ;
- IV – степень загрязнения по ГОСТ 9920-89 (очень сильная; удельная длина пути утечки внешней изоляции не менее 3,1 см/кВ);
- 400 – номинальный ток, А;
- УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Цены РЛК-1а-10 400 будут высланы по запросу, отправленному через форму обратной связи, по электронной почте, или по телефону +7(8442) 35-62-00. Менеджер предоставит прайс-лист с актуальной стоимостью устройств на Ваш e-mail.
