Получить разъединители можно на складе ЭТС в Волгограде, работает с понедельника по пятницу, с 8-30 до 17-00. Возможна доставка в пределах городской черты нашим автотранспортом, при заказе на сумму свыше 50 000 руб. – доставка бесплатная. В другие города РФ доставляем при помощи транспортных компаний.

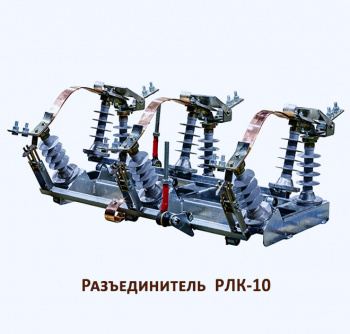

Разъединители наружной установки качающегося типа РЛКВ-10.lV/630 УХЛ1, укомплектованные приводом ПР-03-7 УХЛ1 используются в сетях 6-10 кВ для решения следующих задач:
- отключения или включения участков электроцепи, соответственно – под напряжением или обесточенных;
- заземления отключенного участка при помощи внешнего заземлителя (поставляются отдельно);
- отключения токов холостого хода трансформаторов и зарядных токов на воздушных и кабельных линиях.
Разъединитель РЛКВ 10 630 производят из стальных заготовок и высококачественных комплектующих, в соответствии с требованиями ТУ 3414-002-71049501-11.
Технические характеристики разъединителя РЛКВ-10.lV/630
- Номинальное напряжение, кВ – 10.
- Максимальное рабочее напряжение, кВ – 12.
- Номинальный ток, А – 630.
- Ток термической стойкости, кА – 10.
- Ток электродинамической стойкости, кА – 25.
- Допустимый ток нагрузки для значений температуры окружающего воздуха, А:
- +20 °С – 530
- 0 °С – 620
- -20 °С – 700.
- Время протекания номинального кратковременного выдерживаемого тока, с:
- для главных ножей – 3
- для заземлителей – 1.
- Предельно допустимая механическая нагрузка на контактные выводы (с учётом влияния ветра и образования льда), Н – 200.
- Номинальная частота, Гц – 50, 60.
- Электрическое сопротивление главного контура, не более, Ом – 150х10-6.
- Индуктивный ток отключения (соsφ~0,15), А – 1.
- Емкостный ток отключения (соsφ~0,15), А – 1.
- Тип применяемого ручного привода – ПР-03-7 УХЛ1
Наладка и эксплуатация разъединителя должна производиться только с защитным заземлением!
Разъединитель РЛКВ-10.lV/630 устанавливается вертикально на опоре, высота установки: 6200 / 6500 / 6800 мм от уровня земли, по уровню установки в конструкцию могут вноситься согласованные с производителем изменения, исходя из конкретных условий монтажа).
Комплект поставки разъединителя РЛКВ-10.lV 630
Разъединитель РЛКВ-10.lV 630 поставляется в заводской комплектации, комплект включает:
- металлическую раму с разъединителем,
- ручной привод,
- соединительная тяга,
- элементы металлоконструкций и метизы для крепления изделия,
- техпаспорт, где проставлена отметка ОТК.
РЛКВ-10.lV/630 УХЛ1 поступает к потребителю в собранном и отрегулированном варианте; с приводом разъединитель соединяется на месте монтажа. Контактные поверхности смазаны консервационным средством. Цинковый слой на металлических деталях конструкции защищает разъединитель от коррозии при хранении и эксплуатации.
Условное обозначение РЛКВ-10.lV/630 УХЛ1
- Р – разъединитель;
- Л – линейный;
- К – качающегося типа;
- В – для вертикальной установки;
- 10 – номинальное напряжение, кВ;
- IV – степень загрязнения по ГОСТ 9920-89 (очень сильная; удельная длина пути утечки внешней изоляции не менее 3,1 см/кВ);
- 630 – номинальная сила тока, А;
- УХЛ1 – климатическое исполнение и категория размещения (ГОСТ 15150-69).
Цены РЛКВ-10.lV 630 можно запросить у менеджера ЭТС через форму на сайте, по электронной почте или по телефону +7(8442) 35-62-00. Специалист свяжется с Вами и предоставит актуальный прайс-лист со стоимостью разъединителей. Нужна информация быстро — звоните!
