Вы можете забрать изделия самовывозом с нашего склада в Волгограде на ул. Лавровая 11 Б, по будним дням с 8-30 до 17-00. Готовы доставить партии траверс ТМ71 в любом объеме своим автотранспортом в черте города, при заказе на сумму свыше 50 000 руб. – доставим бесплатно. В другие населенные пункты РФ доставка осуществляется посредством транспортных компаний.

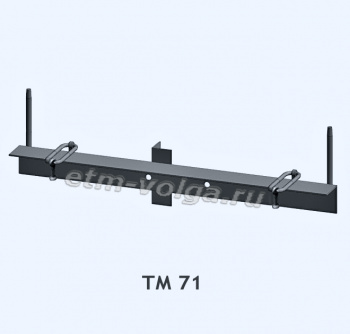

Траверсы ТМ 71 производятся согласно чертежу 27.0002-36 Типового проекта 27.0002, в соответствии с действующими стандартами. Возможно изготовление нестандартных металлоконструкций по чертежам заказчика.
Применяются при монтаже ВЛ 6-20 кВ с защищенными проводами на угловых ответвительных анкерных опорах для подвески 3-х защищенных проводов типа СИП-3 сечением от 50 до 120 мм2 включительно.
Могут использоваться при строительстве ЛЭП в населенной и ненаселенной местностях.
Крепление провода СИП 3 на траверсе ТМ 71, совместно с другими металлоконструкциями опоры, осуществляется с использованием штыревых и подвесных изоляторов, а также спиральных вязок и соответствующих анкерных, ответвительных зажимов.
Наряду с траверсой ТМ 71 при монтаже угловой ответвительной анкерной опоры используются траверсы ТМ 69, ТМ 70, ТМ72, ТМ 73, стяжка Г1, хомут Х51, заземляющий проводник ЗП1. Указанные металлоизделия можно также заказать в нашей фирме.
Технические характеристики траверс ТМ-71
| Марка траверсы ТМ | Номер чертежа типового проекта | Конструктивные элементы траверсы по спецификации | Габаритные размеры готовой конструкции, мм | Масса готового изделия, кг |
|---|---|---|---|---|
| ТМ-71 | 27.0002-36 |
Уголок 100х100х8 L=1140 — 1 шт Уголок 63х63х5 L=200 — 1 шт Круг 16 L=254 — 4 шт Круг 30 L=360 — 2 шт Серьга СРС-7-16 ГОСТ 27396-93 или С 7-16 (NILED) — 4 шт. |
130* × 410 × 1140 | 21,8 |
* справочный размер.
Цены на траверсы ТМ 71 можно уточнить у менеджера ЭТС, сделав запрос наиболее удобным способом. Специалист подготовит прайс-лист со стоимостью изделия на дату запроса, и отправит на Ваш электронный адрес. Готовы проконсультировать по выбору траверс и прочих металлоконструкций для ЛЭП, оплате и доставке, обращайтесь!
