Доступен самовывоз с нашего склада в Волгограде с понедельника по пятницу с 8-30 до 17-00. По вашей заявке обеспечим доставку траверс ТМ 77 и ТМ 77М в черте города своим транспортом (при заказе на сумму свыше 50 000 руб. – доставка бесплатная.) Возможна доставка в любой населенный пункт России при помощи транспортных компаний.
Траверсы ТМ 77 и ТМ 77 М производят по чертежам 20.0027 09.01 и 21.0050 10.02 Типовых проектов 20.0027, 21.0050. Нужны изделия нестандартных размеров? Изготовим по чертежам заказчика в срок от 5 дней.
Траверсы ТМ 77, ТМ 77М серии 20.0027 устанавливаются на железобетонных стойках типа С112, СВ110 концевых и ответвительных опор анкерного типа воздушных ЛЭП, в ненаселенной и населенной местностях.
Траверсы ТМ 77, ТМ 77М серии 21.0050 предназначены для использования на железобетонных стойках типа С112, СВ110 повышенной прочности переходных концевых и ответвительных анкерного типа воздушных ЛЭП.
Траверса ТМ 77М изготавливается из низколегированной стали марок 09Г2С, 10Г2С1 и, соответственно, предназначена для эксплуатации в более низкотемпературных условиях – до -50°C. ТМ 77 может эксплуатироваться при температурах не ниже -40°C, поскольку изготовлена из углеродистой стали ВСт3.
Защищенные провода СИП-3 (сечением от 50 до 120 мм2 включительно) крепятся к траверсе ТМ 77 и другим металлическим элементам опоры с помощью натяжных изолирующих подвесок, изолированные провода СИП-2 – поддерживающих и ответвительных зажимов. Используются также штыревые изоляторы ШФ-20Г, плашечные зажимы ПА, ПС и др. арматура.
Полные спецификации указанных здесь опор включают также следующие металлоконструкции:
- траверсы ТМ 78Б, ТМ 85, ТМ 85А,
- накладку ОГ52, оголовок ОГ56,
- хомут Х51,
- заземляющий проводник
- и другие элементы, поставку которых наша фирма также может обеспечить.

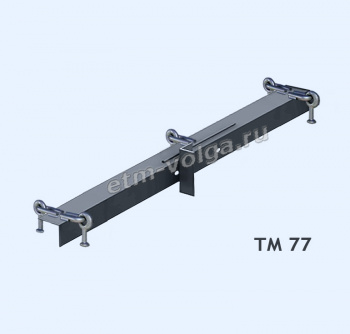

Технические характеристики траверс ТМ 77, ТМ 77М
| Марка траверсы ТМ | Номер чертежа типового проекта | Конструктивные элементы траверсы по спецификации | Габаритные размеры готовой конструкции, мм | Масса готового изделия, кг |
|---|---|---|---|---|
| ТМ-77, ТМ-77М | 20.0027 09.01 |
Уголок 100х100х8 L=1000 – 1 шт Уголок 63х63х5 L=200 – 1шт Круг В16 L=240 – 5 шт Круг В10 L=500 – 1 шт Серьга СРС-7-16 – 5 шт. |
260* × 550* × 1000 | 17,31 |
| ТМ-77, ТМ-77М | 21.0050 10.02 |
Уголок 100х100х8 L=1000 – 1 шт Уголок 63х63х5 L=200 – 1шт Круг В16 L=240 – 5 шт Круг В10 L=500 – 1 шт Круг В22 L=320 - 1 шт. Может быть приварен по согласованию с заказчиком. Серьга СРС-7-16 – 5 шт. |
260* × 550* × 1000 | 18,31 |
* – справочные размеры.
Цены на траверсы ТМ 77 и ТМ 77М запрашивайте у нашего менеджера через наиболее удобный канал обратной связи. Будет подготовлен прайс-лист с актуальной стоимостью изделий и предоставлен по электронной почте. Готовы помочь выбрать оптимальныйтипоразмер траверс для Ваших условий, проконсультировать по вопросам оплаты и доставки, обращайтесь!
